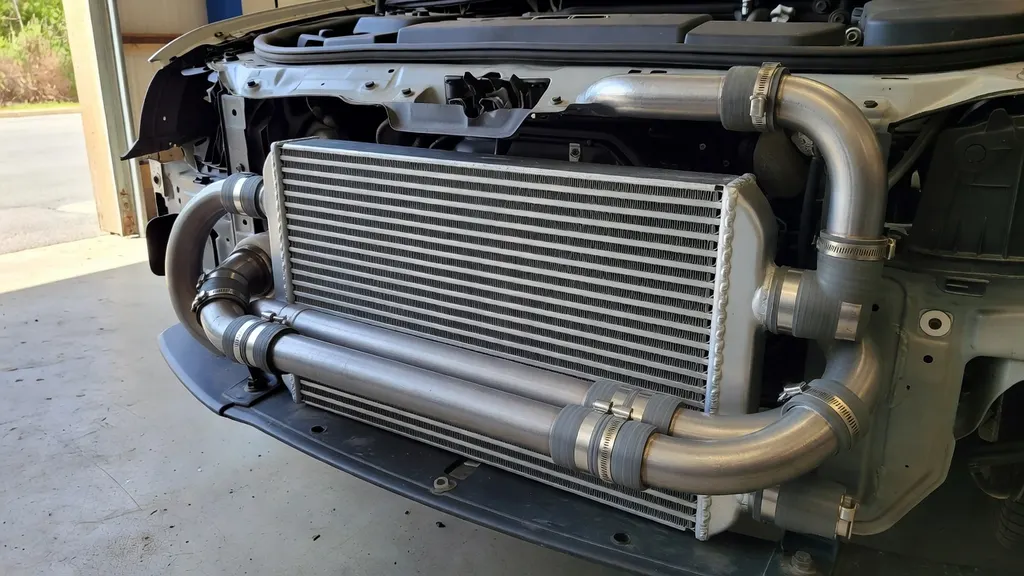

Intercooler to chłodnica powietrza doładowującego. Pracuje w silnikach wyposażonych w turbosprężarkę albo kompresor i odpowiada za obniżenie temperatury powietrza sprężonego przed jego trafieniem do kolektora dolotowego. Sama nazwa nie jest skomplikowana, ale znaczenie tego elementu w praktyce jest duże. Bez niego nowoczesny silnik doładowany działałby mniej wydajnie i pod większym obciążeniem cieplnym.
Po sprężeniu powietrze nagrzewa się. To podstawowa zależność fizyczna i właśnie ona tłumaczy sens stosowania intercoolera. Im wyższa temperatura powietrza w dolocie, tym mniejsza jego gęstość. A to oznacza mniej tlenu w tej samej objętości. W silniku doładowanym nie chodzi tylko o to, żeby wtłoczyć więcej powietrza. Chodzi też o to, by było ono możliwie chłodne.
Intercooler jako element układu doładowania
W praktyce intercooler jest ogniwem pośrednim między sprężarką a silnikiem. Powietrze opuszczające turbosprężarkę lub kompresor ma podniesione ciśnienie, ale jednocześnie wyraźnie wyższą temperaturę niż na wejściu. Chłodnica powietrza doładowującego redukuje ten wzrost temperatury i przygotowuje ładunek do dalszej drogi przez dolot.
Współczesne jednostki benzynowe i wysokoprężne są mocno obciążone termicznie. Dotyczy to szczególnie silników o małej pojemności z wysokim stopniem doładowania. W takich konstrukcjach intercooler przestał być dodatkiem. To element podstawowy. Widać to dobrze w autach osobowych z silnikami 1.0, 1.2 czy 1.5 turbo, ale też w większych dieslach montowanych w SUV-ach i autach dostawczych.
Związek z turbosprężarką jest bezpośredni, bo to ona najczęściej spręża powietrze trafiające później do intercoolera. W układach z kompresorem mechanizm jest ten sam: sprężone powietrze trzeba schłodzić przed podaniem do cylindrów. Różni się źródło sprężania, nie sens całego rozwiązania.
Zasada działania i obieg powietrza w układzie
Droga powietrza wygląda prosto. Powietrze zasysane z zewnątrz trafia do sprężarki, tam rośnie jego ciśnienie i temperatura, potem przepływa do intercoolera, gdzie oddaje część ciepła, a następnie przez przewody dolotowe dociera do przepustnicy lub bezpośrednio do kolektora dolotowego. Dalej trafia do cylindrów. Tyle teorii. W praktyce liczy się szczelność, przepływ i sprawność wymiany ciepła.
Sam intercooler działa jak wymiennik ciepła. Gorące powietrze przepływa przez kanały wewnątrz rdzenia, a zewnętrzna część chłodzona jest strumieniem powietrza opływającego element podczas jazdy albo przez osobny obieg cieczy. Efekt jest prosty: temperatura powietrza spada, a jego gęstość rośnie. To ma realne znaczenie dla ilości tlenu dostępnego w cylindrze.
Chłodniejsze powietrze poprawia warunki spalania. W silniku benzynowym ogranicza ryzyko spalania stukowego przy dużym obciążeniu. W dieslu pomaga utrzymać sprawny przebieg spalania i stabilniejsze parametry pracy. To nie jest detal. W logach z diagnostyki temperatura dolotu potrafi mocno zmieniać zachowanie jednostki pod obciążeniem.
Wymiana ciepła wpływa też na powtarzalność osiągów. Po kilku mocniejszych przyspieszeniach silnik bez skutecznego chłodzenia powietrza zaczyna tracić wydajność, bo rośnie temperatura w dolocie. Kierowcy aut turbo znają ten efekt z upałów. Samochód jedzie, ale nie tak samo.

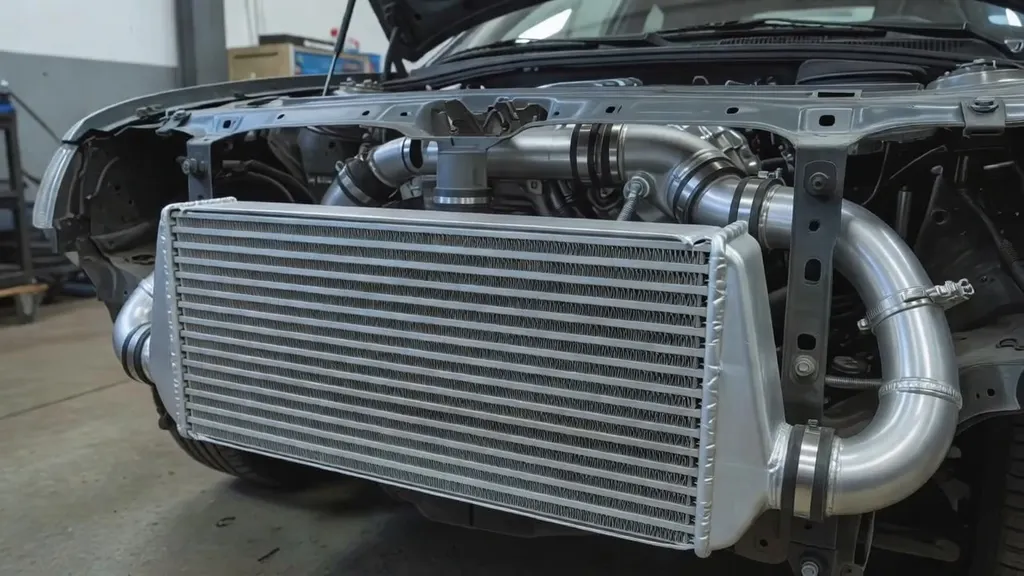

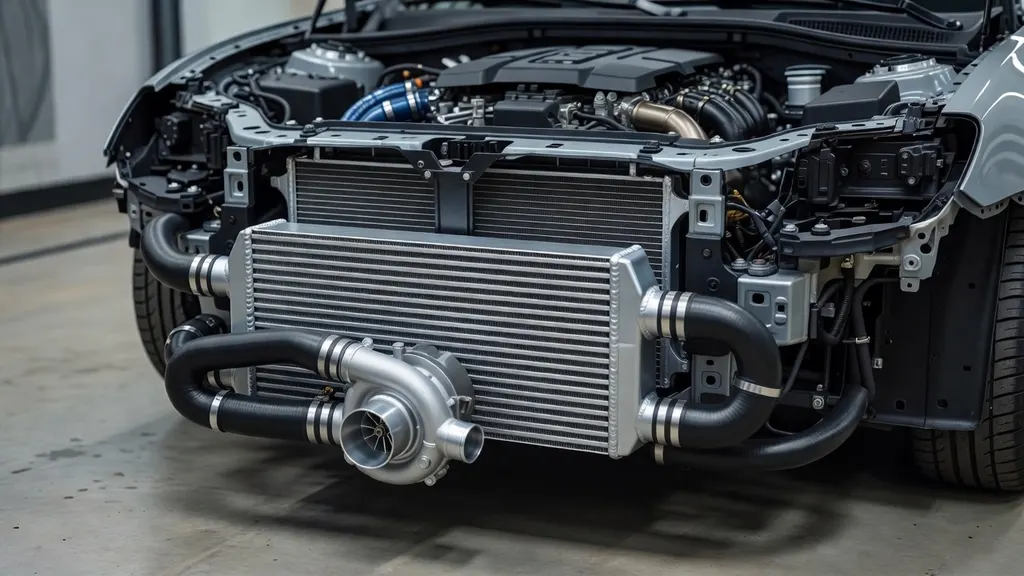

Umiejscowienie intercoolera i jego budowa
Intercooler montuje się między sprężarką a silnikiem, czyli w odcinku dolotu, którym przepływa już sprężone powietrze. To jego stałe miejsce w układzie, niezależnie od modelu auta. Różni się za to konkretna lokalizacja. W wielu samochodach chłodnica trafia z przodu pojazdu, za zderzakiem i przed chłodnicą cieczy lub klimatyzacji. Taki układ daje dobry dostęp do chłodnego powietrza opływającego element podczas jazdy.
Spotyka się też intercoolery umieszczone wyżej, w komorze silnika, czasem nad jednostką napędową. Takie rozwiązanie występowało w autach Subaru czy w niektórych modelach sportowych, gdzie powietrze kierowane jest przez wlot w masce. W autach dostawczych i SUV-ach miejsce zabudowy bywa podyktowane ilością przestrzeni i układem chłodzenia. Nie ma jednej reguły dla wszystkich konstrukcji.
Podstawę stanowi rdzeń z cienkich kanałów i żeberek, najczęściej wykonany z aluminium. Do tego dochodzą zbiorniki boczne lub końcowe oraz króćce do podłączenia przewodów dolotowych. Konstrukcja musi łączyć dwa wymagania: skuteczne chłodzenie i niski opór przepływu. Zbyt duże straty ciśnienia oznaczają słabszą reakcję układu doładowania.
Same przewody i złącza są równie ważne jak chłodnica. Nieszczelność na gumowym łączniku, pęknięty przewód ciśnieniowy albo poluzowana opaska potrafią dać podobne objawy jak uszkodzony intercooler. Mechanicy widzą to regularnie. Winny nie zawsze jest sam rdzeń.
Wpływ intercoolera na osiągi i pracę silnika
Schłodzenie powietrza doładowującego przekłada się na ilość tlenu trafiającego do cylindra, a to wpływa na moc i moment obrotowy. Przy tym samym ciśnieniu doładowania chłodniejsze powietrze zawiera więcej masy niż gorące. Silnik ma więc lepsze warunki do spalania większej dawki paliwa bez przekraczania bezpiecznych temperatur pracy.
Efekt jest szczególnie wyraźny w jednostkach mocno wysilonych. W autach z turbosprężarką po dłuższej jeździe pod obciążeniem sprawny intercooler pomaga utrzymać powtarzalną reakcję na gaz. Gdy temperatura dolotu rośnie za mocno, elektronika sterująca potrafi ograniczać osiągi, by chronić silnik. Kierowca czuje to od razu. Auto staje się ospałe.
Znaczenie dla elastyczności też jest konkretne. W średnim zakresie obrotów, gdy turbo pracuje intensywnie, skuteczne chłodzenie ładunku poprawia napełnianie cylindrów i stabilność rozwijania momentu. W codziennej jeździe oznacza to lepsze przyspieszenie bez konieczności redukowania biegu przy każdym mocniejszym manewrze.
Jest jeszcze kwestia bezpieczeństwa pracy silnika. Wysoka temperatura powietrza dolotowego zwiększa obciążenie tłoków, zaworów i komory spalania. W silnikach benzynowych wzrasta ryzyko niekorzystnych zjawisk spalania, w dieslach rośnie temperatura spalin. To z kolei obciąża turbosprężarkę i układ oczyszczania spalin.
Wpływ na zużycie paliwa nie sprowadza się do prostego równania. Sprawny intercooler pozwala utrzymywać korzystniejsze warunki spalania, więc przy tym samym obciążeniu silnik pracuje efektywniej. Jeśli układ jest nieszczelny albo chłodzenie powietrza słabe, sterownik silnika częściej koryguje parametry pracy, a spalanie potrafi wzrosnąć. W dieslach bywa to dobrze widoczne na trasie, gdy auto traci lekkość przy wyprzedzaniu i zaczyna spalać więcej niż wcześniej.
Rodzaje intercoolerów i obszary zastosowania
Najczęściej spotykane są dwa rozwiązania: intercooler powietrze-powietrze oraz powietrze-ciecz. W pierwszym sprężone powietrze oddaje ciepło bezpośrednio do strumienia powietrza opływającego chłodnicę. To układ prostszy, tańszy i szeroko stosowany w samochodach osobowych oraz dostawczych. W drugim ciepło odbiera ciecz krążąca w osobnym obiegu, a następnie przekazuje je do dodatkowej chłodnicy.
Różnica nie sprowadza się tylko do budowy. Intercooler powietrze-ciecz daje większą swobodę rozmieszczenia elementów i pozwala skrócić drogę powietrza do silnika. Ma to znaczenie tam, gdzie liczy się szybka reakcja układu doładowania i ograniczenie objętości dolotu. Dlatego takie rozwiązania trafiają do aut sportowych, mocnych wersji seryjnych i niektórych nowoczesnych jednostek o zwartej zabudowie.
W autach osobowych dominują chłodnice powietrze-powietrze montowane z przodu pojazdu. W samochodach dostawczych stosuje się podobne rozwiązania, choć sam intercooler bywa większy ze względu na długotrwałą pracę pod obciążeniem. W sporcie i tuningu temat wygląda inaczej: liczy się nie tylko wydajność chłodzenia, ale też spadek ciśnienia, pojemność układu i odporność na wysokie temperatury.
Chłodnice międzystopniowe występują również poza motoryzacją osobową. Spotyka się je w układach wielostopniowego sprężania, w większych silnikach przemysłowych i niektórych systemach zasilania powietrzem. Zasada pozostaje ta sama. Sprężone powietrze trzeba schłodzić, jeśli układ ma działać wydajnie i stabilnie.
Usterki, nieszczelności i objawy problemów
Najczęściej problemem nie jest nagła awaria, tylko stopniowa utrata szczelności albo spadek sprawności chłodzenia. Intercooler pracuje w trudnych warunkach: zmienne ciśnienie, wysoka temperatura, wilgoć, sól drogowa i uderzenia drobnych kamieni. Z czasem pojawiają się mikropęknięcia, korozja, rozszczelnienia na zgrzewach lub uszkodzenia mechaniczne rdzenia.
Objawy są dość charakterystyczne. Spadek mocy, słabsze przyspieszenie, opóźniona reakcja turbo, szarpanie pod obciążeniem albo przechodzenie silnika w tryb ograniczonej mocy. Do tego dochodzi czasem głośniejszy świst z dolotu, szczególnie przy mocnym przyspieszaniu. To częsty trop. Nie daje jeszcze diagnozy, ale kierunek jest czytelny.
Na zewnątrz intercoolera można też zauważyć ślady oleju. Nie każdy nalot oznacza uszkodzenie, bo niewielka ilość oleju z odmy i układu doładowania pojawia się w dolocie normalnie. Jeśli jednak złącza są mokre, a na obudowie widać tłusty osad połączony z kurzem, nieszczelność staje się bardzo realna. W warsztacie takie miejsca od razu przyciągają uwagę.
Uszkodzenia mechaniczne wynikają z kontaktu z ciałami obcymi albo z kolizji przodem auta. Zdarza się też deformacja żeberek po latach eksploatacji i zabrudzenie zewnętrznej powierzchni błotem, owadami czy liśćmi. To ogranicza przepływ powietrza chłodzącego. Rzadziej winna jest sama chłodnica, częściej przewód, opaska albo plastikowy zbiornik boczny. Taka różnica ma znaczenie przy diagnozie i kosztach naprawy.
Trzeba też oddzielić objawy awarii intercoolera od problemów z innymi elementami dolotu. Podobne symptomy dają nieszczelne przewody, uszkodzony zawór sterowania doładowaniem, zabrudzony czujnik ciśnienia, wadliwa przepływomierz albo sama turbosprężarka. Bez sprawdzenia ciśnienia doładowania i szczelności układu łatwo wymienić niewłaściwy element. To zdarza się częściej, niż powinno.
Skutki eksploatacyjne i znaczenie sprawnego intercoolera
Jazda z uszkodzonym albo nieszczelnym intercoolerem odbija się przede wszystkim na osiągach. Silnik nie uzyskuje właściwego ciśnienia doładowania lub pracuje na zbyt gorącym powietrzu, więc traci sprawność. Reakcja na gaz staje się mniej przewidywalna, a podczas wyższych obciążeń auto wyraźnie słabnie. Czasem dzieje się to stopniowo i kierowca przyzwyczaja się do pogorszenia parametrów. Potem po naprawie różnica okazuje się duża.
Wzrost zużycia paliwa to kolejna konsekwencja. Gdy sterownik widzi odchylenia w parametrach doładowania i temperatury dolotu, koryguje pracę silnika. W efekcie rośnie zapotrzebowanie na paliwo albo spada efektywność spalania. Do tego dochodzi gorsza kultura pracy: nierówne rozwijanie mocy, większa ospałość i czasem wyższa temperatura pracy pod obciążeniem.
Dłuższa eksploatacja z nieszczelnością może prowadzić do dalszych problemów w układzie doładowania. Turbosprężarka pracuje wtedy w mniej korzystnych warunkach, bo układ nie utrzymuje zadanych parametrów. W silnikach wysokoprężnych mogą pojawiać się dodatkowe kłopoty z emisją spalin, zadymieniem i pracą układu oczyszczania. To już nie jest drobiazg.
Sprawny intercooler ma znaczenie dla trwałości silnika, bo ogranicza obciążenie cieplne całego układu dolotowego i samej komory spalania. Nie poprawia wyłącznie osiągów. Chroni też jednostkę wtedy, gdy pracuje ciężko: na autostradzie, podczas holowania, w długim podjeździe albo w upale. W takich warunkach różnica między układem sprawnym a niesprawnym robi się wyraźna.
Stan intercoolera staje się szczególnie istotny w starszych autach turbo, samochodach z dużymi przebiegami i pojazdach eksploatowanych głównie w trasie. W takich przypadkach przewody dolotowe, opaski i sama chłodnica mają za sobą tysiące cykli nagrzewania i stygnięcia. To się odkłada. Dlatego intercooler nie jest elementem, o którym myśli się codziennie, ale gdy zaczyna sprawiać problemy, wpływa na cały charakter pracy silnika.
