Skrót SRS pojawia się w samochodach od lat, ale nadal bywa odczytywany zbyt wąsko. W praktyce nie chodzi wyłącznie o poduszki powietrzne. To nazwa całego układu bezpieczeństwa biernego, który ma ograniczać skutki zderzenia i działa razem z pasami bezpieczeństwa, napinaczami oraz elektroniką sterującą. Oznaczenie widać na kierownicy, desce rozdzielczej, słupkach, fotelach i osłonach wnętrza. Nie bez powodu.
Znaczenie skrótu SRS i jego miejsce w samochodzie
SRS to rozwinięcie nazwy Supplemental Restraint System, czyli uzupełniający system zabezpieczający. Kluczowe jest tu słowo „uzupełniający”. Układ nie zastępuje pasów bezpieczeństwa, tylko współpracuje z nimi w chwili kolizji. Pasy pozostają podstawowym środkiem ochrony, a SRS włącza się wtedy, gdy dochodzi do gwałtownego przeciążenia i trzeba ograniczyć ruch ciała we wnętrzu auta.
Stąd oznaczenie SRS na elementach kabiny. Najczęściej widnieje tam, gdzie ukryto poduszkę powietrzną albo część układu z nią powiązaną. Na kierownicy oznacza moduł kierowcy, po stronie pasażera miejsce zabudowy poduszki w desce, na fotelach lub słupkach sygnalizuje obecność poduszek bocznych i kurtyn. To prosty komunikat konstrukcyjny, nie dekoracja.
Częsty błąd polega na utożsamianiu SRS tylko z airbagiem. W codziennym języku to się miesza. W rzeczywistości poduszka jest jednym z elementów wykonawczych systemu, a nie jego synonimem. Bez sterownika, czujników, napinaczy i sprawnej instalacji elektrycznej sama poduszka nie ma znaczenia.
Rola systemu SRS w ochronie kierowcy i pasażerów
Zadanie SRS jest konkretne: ograniczyć skutki uderzenia w chwili wypadku. Układ ma zmniejszyć ryzyko kontaktu głowy, klatki piersiowej i innych części ciała z twardymi elementami wnętrza, a także ograniczyć gwałtowne przemieszczenie pasażerów. Nie eliminuje skutków zderzenia. Ma je tylko zmniejszyć. To ważna różnica.
W praktyce największe znaczenie ma współpraca z pasami bezpieczeństwa. Napinacze w ułamku sekundy kasują luz pasa, stabilizując ciało we właściwej pozycji, a poduszka rozwija się dopiero po to, by przejąć część energii i rozłożyć obciążenia na większą powierzchnię. Gdy pasa nie ma, skuteczność ochrony spada bardzo wyraźnie. To widać w danych z testów zderzeniowych i w realnych uszkodzeniach aut po wypadkach.
Nowoczesne układy obejmują różne strefy ciała: głowę, klatkę piersiową, miednicę, kolana. Zakres zależy od konstrukcji samochodu. W jednym modelu kierowca ma dwie poduszki i napinacze z przodu, w innym dochodzą kurtyny, boczne moduły w fotelach, centralna poduszka między przednimi siedzeniami czy aktywne zagłówki. Rozbudowa systemu nie jest detalem. Przekłada się na realny poziom ochrony.
Liczy się też czas reakcji. Bardzo krótki. Jeśli układ zadziała za późno albo nie uruchomi właściwego elementu, przewaga technologii znika. W takich systemach nie ma miejsca na zwłokę.
Elementy składowe systemu SRS
W centrum układu znajduje się sterownik. To on zbiera sygnały z czujników, analizuje przeciążenia i decyduje, które elementy mają zostać aktywowane. Moduł zapisuje też błędy, kontroluje ciągłość obwodów i po zderzeniu często rejestruje dane dotyczące zdarzenia. W wielu samochodach po wystrzeleniu poduszek sam sterownik wymaga wymiany albo specjalistycznej obsługi.
Drugą grupą są czujniki. Nie chodzi tylko o pojedynczy czujnik zderzenia na przednim pasie. W zależności od auta pracują też czujniki boczne, czujniki przeciążenia w sterowniku, detektory zajętości fotela, czujniki położenia fotela, a czasem również dane z innych systemów pojazdu. Im nowsza konstrukcja, tym analiza sytuacji jest bardziej złożona.
Najbardziej widoczną częścią SRS są poduszki powietrzne. Kierowcy i pasażera, boczne, kurtynowe, kolanowe, centralne. Każda ma inne zadanie i inną charakterystykę działania. Poduszka czołowa chroni głównie głowę i klatkę piersiową, boczna zabezpiecza obszar tułowia przy uderzeniu z boku, kurtyna ma osłonić głowę oraz ograniczyć kontakt z szybą i słupkiem. To nie jest jeden element powielony w kilku miejscach.
Obok nich pracują napinacze pasów bezpieczeństwa. Ich rola bywa niedoceniana, choć podczas kolizji są równie ważne jak poduszki. Napinacz błyskawicznie napina pas i poprawia pozycję ciała przed pełną fazą uderzenia. W wielu autach stosuje się też ograniczniki siły napięcia pasa, które kontrolują obciążenie klatki piersiowej. W praktyce właśnie ten duet robi dużą część roboty.
Całość łączą wiązki przewodów, złącza i specjalne zabezpieczenia elektryczne. Układ działa przy wysokiej odpowiedzialności, więc nawet pozornie drobny problem ze stykiem pod fotelem może wywołać błąd. Serwisanci widzą to regularnie w autach po demontażu siedzeń, po zalaniu wnętrza albo po nieudanych naprawach blacharskich.
Istotna jest też kontrolka SRS na zestawie wskaźników. To nie detal informacyjny, tylko podstawowy sygnał dla kierowcy, że system przeszedł test po uruchomieniu zapłonu albo wykrył usterkę.
Zróżnicowanie wyposażenia w zależności od pojazdu
Skala rozbudowania SRS mocno zależy od wieku auta, segmentu i producenta. W starszych konstrukcjach spotyka się jedną lub dwie poduszki oraz proste napinacze przednich pasów. W samochodach z ostatnich lat układ bywa wyraźnie bardziej złożony: kilka czujników, komplet kurtyn, boczne poduszki dla obu rzędów siedzeń, moduł kolanowy, centralna poduszka między kierowcą a pasażerem, rozbudowane wykrywanie zajętości foteli.
Różnice są duże nawet w obrębie jednego modelu. Tańsza wersja może mieć podstawowy zestaw, a bogatsza pełny pakiet bezpieczeństwa biernego. W ogłoszeniach sprzedaży często się to rozmywa, bo sprzedający wpisuje „airbag” bez rozróżnienia liczby i rodzaju poduszek. W praktyce to robi różnicę.
Zasada działania systemu SRS podczas kolizji
W chwili zderzenia czujniki rejestrują gwałtowne przeciążenia i zmiany prędkości pojazdu. Sterownik porównuje te dane z zapisanymi progami aktywacji, analizuje kierunek uderzenia i jego intensywność, a następnie uruchamia wybrane elementy. Nie wszystkie naraz i nie w każdej sytuacji.
Najpierw bardzo często aktywują się napinacze pasów. Potem, jeśli charakter zderzenia tego wymaga, uruchamiane są poduszki powietrzne odpowiadające stronie i rodzajowi uderzenia. Przy kolizji bocznej system nie ma powodu odpalać poduszki pasażera z deski rozdzielczej, a przy lekkim uderzeniu parkingowym układ może nie aktywować niczego. To normalne.
Czas reakcji liczy się w milisekundach. Kierowca nie jest w stanie tego zauważyć jako sekwencji zdarzeń. Wszystko dzieje się natychmiast: wykrycie, analiza, aktywacja. Dopiero po wszystkim widać efekty w kabinie. Rozwinięte poduszki, napięte pasy, pył po ładunkach gazogeneratorów. Obraz jest dobrze znany z aut powypadkowych.
System nie uruchamia wszystkich zabezpieczeń jednocześnie także z innego powodu: chodzi o dobór siły i zakresu ochrony do konkretnego zdarzenia. Zbyt szeroka aktywacja nie poprawia bezpieczeństwa i generuje dodatkowe skutki po kolizji, w tym utrudnienia przy ewakuacji czy wyższe koszty naprawy.
Sytuacje, w których brak aktywacji nie musi oznaczać awarii
Brak wystrzału poduszek po kolizji nie jest automatycznym dowodem uszkodzenia SRS. Jeśli uderzenie miało niską energię, nastąpiło pod specyficznym kątem albo dotyczyło strefy, której nie obsługuje dany zestaw zabezpieczeń, układ może pozostać nieaktywny. Dotyczy to także części zderzeń tylno-bocznych i niektórych uszkodzeń przy małej prędkości.
Znaczenie ma też konstrukcja auta. Jeden model uruchomi kurtynę szybciej, inny będzie miał inne progi aktywacji albo skromniejszy zestaw elementów. W praktyce po niewielkich stłuczkach często uszkodzona jest karoseria, a SRS nie reaguje i to mieści się w logice działania układu. Sama skala zniszczeń blacharskich nie daje pełnego obrazu przeciążeń działających na pasażerów.
Rozwój systemu SRS i zmiany technologiczne
Początkowo SRS był dodatkiem kojarzonym głównie z droższymi samochodami. Z czasem przeszedł drogę od wyposażenia wyróżniającego do standardu. Najpierw pojawiły się pojedyncze poduszki czołowe, później napinacze pasów i moduły boczne, a następnie wielostopniowe układy uruchamiane w zależności od rodzaju zderzenia i pozycji pasażerów.
Dużo zmieniła elektronika. Sterowniki zaczęły szybciej analizować dane, a czujniki stały się bardziej czułe i lepiej rozmieszczone w nadwoziu. Równolegle rozwijała się sama konstrukcja aut: sztywniejsze strefy bezpieczeństwa, kontrolowane strefy zgniotu, siedzenia projektowane pod współpracę z bocznymi poduszkami i kurtynami. SRS nie działa w oderwaniu od reszty samochodu. To system wpisany w całą architekturę pojazdu.
Różnica między starszym a nowoczesnym układem jest wyraźna. Dawne rozwiązania miały mniejszy zakres ochrony i prostsze algorytmy. Dzisiejsze auta potrafią różnicować aktywację w zależności od masy pasażera, zajętości fotela czy kierunku kolizji. Z zewnątrz wygląda to podobnie. W środku to już zupełnie inna skala skomplikowania.
Kontrolka SRS i typowe sygnały niesprawności
Po włączeniu zapłonu kontrolka SRS powinna zapalić się na chwilę i zgasnąć po zakończeniu testu systemu. Jeśli świeci stale, miga albo wraca podczas jazdy, układ zgłosił błąd. To jasny sygnał, że część funkcji może być niedostępna lub system przejdzie w tryb ograniczonego działania.
W codziennym użytkowaniu kierowca nie odczuje usterki w taki sposób, jak przy awarii silnika czy hamulców. Samochód jeździ normalnie. I tu właśnie pojawia się problem, bo błąd jest łatwy do zignorowania. Tyle że w chwili kolizji konsekwencje mogą być bardzo poważne. Nie świeci się „coś od elektroniki”. Świeci się błąd systemu, który ma zadziałać tylko raz i bez opóźnienia.
Najczęściej spotykane przyczyny to problemy ze złączami pod fotelami, uszkodzenia wiązek, awarie czujników, usterki sterownika, uszkodzone napinacze lub poduszki po wcześniejszej kolizji, a także błędy po amatorskich naprawach wnętrza. Warsztaty widują też auta, w których kontrolkę celowo wyłączono, żeby ukryć problem po wypadku. To niestety nie jest rzadkość na rynku wtórnym.
Ignorowanie takiej lampki jest ryzykowne z prostego powodu: kierowca nie ma pewności, które elementy układu pozostają sprawne. Czasem problem dotyczy jednego obwodu, czasem całego modułu. Z punktu widzenia bezpieczeństwa różnica jest zasadnicza.
Najczęściej spotykane źródła problemów
- usterki czujników przeciążenia i czujników bocznych,
- uszkodzenia sterownika po kolizji lub po przepięciach w instalacji,
- przerwy i niestabilne połączenia w wiązkach oraz złączach pod fotelami,
- błędy związane z napinaczami pasów, matami zajętości fotela i modułami poduszek,
- ślady wcześniejszych napraw powypadkowych wykonanych bez przywrócenia pełnej sprawności układu.

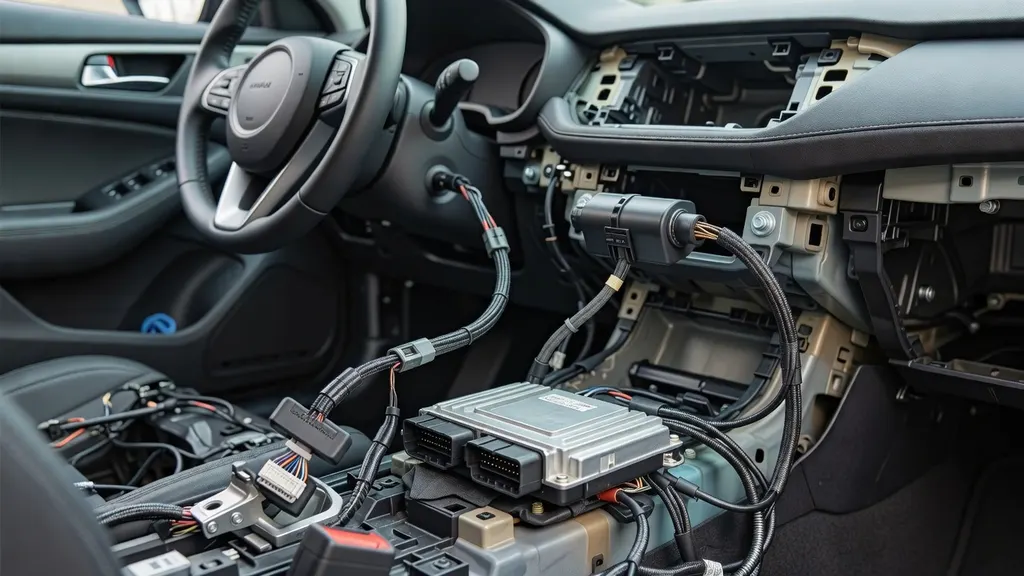

Diagnostyka systemu SRS i znaczenie jego sprawności
Podstawą działania SRS jest samodiagnoza. Sterownik kontroluje obwody i zapisuje kody usterek, które można odczytać testerem diagnostycznym. Sama obserwacja kontrolki nie wystarcza do oceny skali problemu, bo identyczny objaw na desce może oznaczać drobny błąd połączenia albo poważną usterkę sterownika. Dlatego potrzebny jest odczyt błędów i ich interpretacja.
Znaczenie ma również oględziny wizualne. Nierówna deska rozdzielcza po stronie pasażera, ślady demontażu kierownicy, inne odcienie tworzywa na słupkach, źle spasowane fotele, brak oryginalnych etykiet na pasach bezpieczeństwa czy świeżo obszyte elementy wnętrza potrafią sporo powiedzieć. W autach używanych takie detale bywają bardziej wymowne niż zapewnienia sprzedającego. To widać od razu, gdy samochód miał nieudolnie odtwarzany środek po wystrzale poduszek.
Warsztatowa diagnostyka powinna obejmować nie tylko kasowanie błędów, ale też sprawdzenie historii zderzeniowej sterownika, stanu napinaczy, ciągłości obwodów i zgodności zamontowanych elementów z numerami katalogowymi przewidzianymi dla danego modelu. Czasem problemem jest źle dobrana część z innej wersji samochodu. Auto wygląda dobrze, ale elektronika widzi niespójność od razu.
Przy zakupie samochodu używanego sprawność SRS ma znaczenie większe niż kolejna rysa na zderzaku. Niesprawny układ obniża poziom bezpieczeństwa, utrudnia doprowadzenie auta do właściwego stanu technicznego i podnosi koszty naprawy, bo elementy systemu są drogie i wymagają fachowego montażu. Do tego dochodzi kwestia stanu pojazdu opisywanego przy sprzedaży. Jeśli samochód miał być bezwypadkowy albo w pełni sprawny, a kontrolka została ukryta lub system naprawiono pozornie, sprawa przestaje być drobiazgiem.
Krótko mówiąc: SRS to nie skrót z plakietki na kierownicy. To jeden z najważniejszych układów bezpieczeństwa biernego w samochodzie. Działa w tle, nie odzywa się bez potrzeby i właśnie dlatego łatwo go bagatelizować. Do czasu.
